一、工件及測量需求說明：
|
工件 |
鏈輪的條形、柱形（空心、實心） |
備注 |
|
規格 |
1MM—40MM不等 |
|
|
檢測元素 |
外內徑；壁厚、齒頂圓直徑、倒角 |
|
|
精度要求 |
+/-0.01mm |
|
|
批量or抽檢 |
抽檢 |
|
|
檢測難點 |
測量扁絲厚度的時候要用治具加持平放 |
|
|
環境要求 |
在恒溫下測量： 18~22℃ |
|
|
歸類產業 |
五金（鏈輪） |
|
二、待測工件或產品照片：

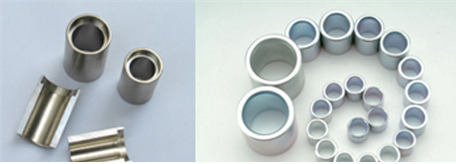

輸送帶鏈條羅拉

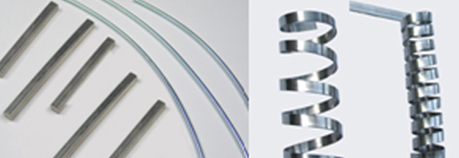

扁絲
三、主要檢測項目、檢測方法、測量技巧、結果分析：
|
主要檢測項目 |
檢測方法 |
測量技巧 |
結果分析 |
|
外內徑及壁厚 |
自動打點取圓工具 |
避開有毛邊的地方取點，減少誤差，用底光測，光線要適中 |
|
|
求夾角 |
自動取線，求夾角 |
用底光測，光線要適中 |
|
|
測量齒頂圓外徑 |
自動打點 |
避開有毛邊的地方，在邊界較平滑的位置取點。用底光測，光線要適中 |
|
四、結果分析：
工件測量尺寸較簡單，測量只要光線適中，測量結果可用IUI功能標注，抓圖存儲；另可輸出TXT、EXCEL、WORD、DXF格式文檔，直接打印。
外內徑及壁厚測量 夾角測量

內徑測量 齒頂圓直徑測量
扁絲厚度測量
|
